核電站電纜橋架安裝質量控制探討
2016-3-5 23:38:39點擊：
摘 要：核電站的電纜敷設，屬于安全運行中的控制因素，直接關系到核電站的安全運營。核電站比較重視電纜橋架的安裝，采取質量控制的措施，維護電纜橋架的安全性，支撐電纜的安全運行。核電站在安全運行中，對電纜橋架安裝質量提出了控制要求，維護電纜橋架的性能。文章針對核電站電纜橋架安裝，提出質量控制的措施。
關鍵詞：核電站；電纜橋架；安裝；質量控制
核電站電力建設中使用的電纜，安裝中主要以橋架方式為主，按照橋架安裝的步驟，完成電纜橋架工作。電纜橋架裝置的安裝工作中，面臨著諸多質量問題，如吊架、托臂等操作，最容易出現質量誤差，所以安裝人員必須根據電纜橋架安裝的實際操作，全面控制安裝的質量，提高核電站電纜橋架的安裝質量，改善電纜的運行環境。
1 核電站電纜橋架安裝中的質量問題
1.1 錨固質量問題
電纜橋架安裝中的土建工程，其在錨固工藝上存在缺陷，安裝錨固板后，與實際存在矛盾，無法保障橋架的正常使用，進而降低了土建工程的錨固質量，干擾了電纜橋架安裝的規范性。
1.2 橋架拼接點偏移
橋架拼接點的位置，較容易受到現場環境的干擾，致使拼接點達不到規范要求，出現距離過大的質量問題。
1.3 電纜參數問題
安裝人員檢查電纜橋架安裝工藝時，發現橋架的電纜路徑之間，出現托盤跳躍、數據不全、功能標記錯誤等問題，直接影響了橋架安裝的工程質量。
2 核電站電纜橋架安裝質量問題的解決對策
2.1 加強錨固控制
如果核電站橋架電纜土建工程中出現錨固問題，可以按照橋架具體安裝操作移動方鋼錨固的位置，移動到偏離中心的位置，同時將方鋼焊接在土建工程的相關位置，輔助調整土建錨固的受力點，解決矛盾問題，或者通過螺栓連接，重新安裝錨固板，更改原有的土建錨固設計。
2.2 更改拼接點設計
橋架拼接點不規范時，核電站電纜橋架安裝單位，需根據現場的工程狀態，重新安排橋架安裝，體現規劃好拼接點的位置，落實工程監督，管控現場拼接點的安裝位置，以便達到規范的狀態。
2.3 監督電纜標識
核電站電纜橋架安裝的工程企業，遵循工程的監理要求，加強監理力度，注重細節檢查，在施工期間重點檢查電纜的標識，確保電纜橋架功能、屬性等參數標識的準確性，避免出現錯記、遺漏等質量問題。
3 核電站電纜橋架安裝質量的控制措施
3.1 抗震性能控制
核電站電纜橋架安裝，應該達到規范的抗震標準，維護電纜系統的主體結構。核電站的建設過程中，對電纜橋架安裝的抗震性能，提出了控制要求，改善電纜橋架的安裝方式[1]。核電站電纜橋架安裝時，設計抗震試驗，通過三維地震反應，反饋橋架安裝的抗震效果，一般橋架側板，選用厚度是2mm的組合梯架，用于提升電纜連接的穩定性，降低地震干擾，進而維持電纜橋架的穩定度。
3.2 結構與連接控制
核電站電纜橋架安裝，是一類新型的工藝，隨著電纜橋架技術的發展，核電站在結構與連接安裝方面，提出質量控制的措施。電纜安裝橋架的結構方面，應該配置良好的構件，降低結構安裝的難度，控制安裝零件的種類，通過同型號零件的使用，提高電纜橋架安裝的整體強度，由此環節立柱、支吊操作的壓力，結構安裝方面，還要注重標準化，一方面提升電纜安裝的便捷性，另一方面降低后期維護的難度[2]。電纜安裝橋架的連接控制，屬于質量控制中的一項要點，特別是連接件的應用，選擇標配的螺栓，安裝現場配合焊接工藝，完善核電站電纜橋架安裝的組裝工藝，期間要控制連接件的使用數量，以免增加組裝時間，由此提升安裝工效。
3.3 防腐控制
核電站電纜運行的環境特殊，為了提高電纜使用性能，在橋架安裝中提出防腐控制的策略，主要在材料和防腐工藝上進行防腐操作[3]。分析如：（1）防腐材料是橋架安裝的主要防腐措施，其可根據橋架安裝的狀態，選擇可用的材料，如鋁合金、樹脂等，防腐材料的使用，必須根據橋架安裝的實際情況確定，由此才能發揮防腐材料的控制作用；（2）核電站電纜橋架安裝的防腐控制中，可以采用浸鋅、浸鋁等工藝，提高表面防腐的能力，保障電纜橋架安裝后，能夠處于高性能的運行狀態。
4 敷設及安裝要求
核電站在電纜橋架工藝的質量控制中，對敷設及安裝提出了控制要求，用于規范電纜橋架安裝的實際操作，規避潛在的質量缺陷。
4.1 橋架敷設
核電站電纜橋架安裝中的敷設工藝，基本是以水平敷設狀態位置，敷設電纜與地面的距離，在空間允許的情況下應高于2.5m，敷設時的固定操作，可以選擇支架、吊架，根據電纜橋架敷設的現場情況確定，固定時要考慮核電站電力廠房的布置和橋架電纜的分布，維護橋架敷設的質量，預防工藝問題。
4.2 橋架排列
橋架排列是核電站電纜安裝質量控制中的重要因素，與電纜運行存在密切的聯系。以陽江核電站為例，分析其在電纜橋架排列方面的質量控制。首先該核電站根據電纜的電壓屬性，劃分為中壓電纜橋架、低壓電纜橋架、公用設施電纜橋架、控制電纜橋架、測量電纜橋架，并按由上至下依次排列，要求安裝人員嚴格按照排列層次，執行電纜橋架的安裝，規范電纜橋架的排列；然后是電纜橋架間距的質量控制，以縱向?qū)娱g距為主，核電站控制電纜橋架的縱向?qū)娱g距大于125mm，交叉托盤之間大于100mm；并排托盤橫向間距應大于100mm，對于敷設動力電纜的安全通道，AB列橫向間距應大于1m，不敷設動力電纜的安全通道，AB列橫向間距應大于400mm，規范電纜橋架的實際安裝。
4.3 最小凈距

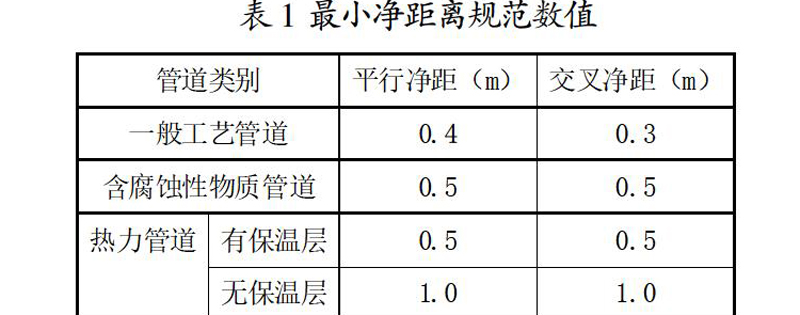

核電站在電纜橋架安裝中，涉及到多項最小凈距離，確保最小凈距離的科學性，才能優化電纜橋架的工藝。電纜橋架、管道安裝的最小凈距離數據規范，如表1所示。
4.4 橋架接地
電纜與核電站的安全運行相關，在電纜橋架安裝的過程中，需規范接地操作，有效控制橋架接地的質量[4]。例如：核電站安排電纜橋架安裝時，應該配置與接地相關的電氣設備，全面落實接地策略，而且接地部件之間的電阻數值，也要控制在規定的范圍內，標準接地電阻≤0.00033Ω，接地操作時，可以使用金屬導線跨接（≥6mm2），橋架安裝的兩端，做好接地連接的設計，如果是長距離電纜橋架的安裝接地，采用分段接地的方式，按照30～50m的距離，劃分接地位置，實行規范的接地操作。
5 結束語
核電站電纜橋架安裝，是一項重要的問題，積極控制橋架安裝的質量，有利于提高電纜的安全性，規避潛在的風險。核電站電纜橋架安裝人員，根據安裝中出現的質量問題，提出相關的解決對策，同時落實解決措施，改進電纜橋架安裝的操作方式，提升安裝的水平，進而體現電纜橋架安裝質量控制措施的應用價值，滿足核電站的需求。
